Apa Bedanya Charger iPhone Orisinal dan "KW"

Kompas.com - 22/07/2013, 17:44 WIB
Oik Yusuf

Penulis

Sumber Righto

KOMPAS.com - Hasil penyelidikan sementara mengungkapkan bahwa kasus fatal yang menimpa mantan pramugari China Southern Airlines Ma Ailun kemungkinan disebabkan oleh charger iPhone palsu yang menyetrum perempuan muda itu saat sedang menelepon.

Hal tersebut tentu menimbulkan kekhawatiran terkait keamanan alat pengisi baterai iPhone yang bukan resmi dibuat oleh Apple. Tapi apa tepatnya perbedaan antara charger "KW" alias palsu dengan charger original yang membuatnya bisa membawa maut?

Ken Shirrif dari blog elektro Righto.com membedah sejumlah charger gadget untuk melihat komponen apa saja yang terdapat di dalamnya dan seperti apa kualitas output listrik yang dihasilkan. Di antara  selusin charger yang dijadikan obyek penelitian, terdapat charger iPhone "ori" atau asli dan yang palsu.

Serupa tapi tak sama

Dari luar, bentuk charger iPhone asli  dan palsu ibarat pinang dibelah dua. Rupa kedua alat itu sangat mirip dari segala sisi.

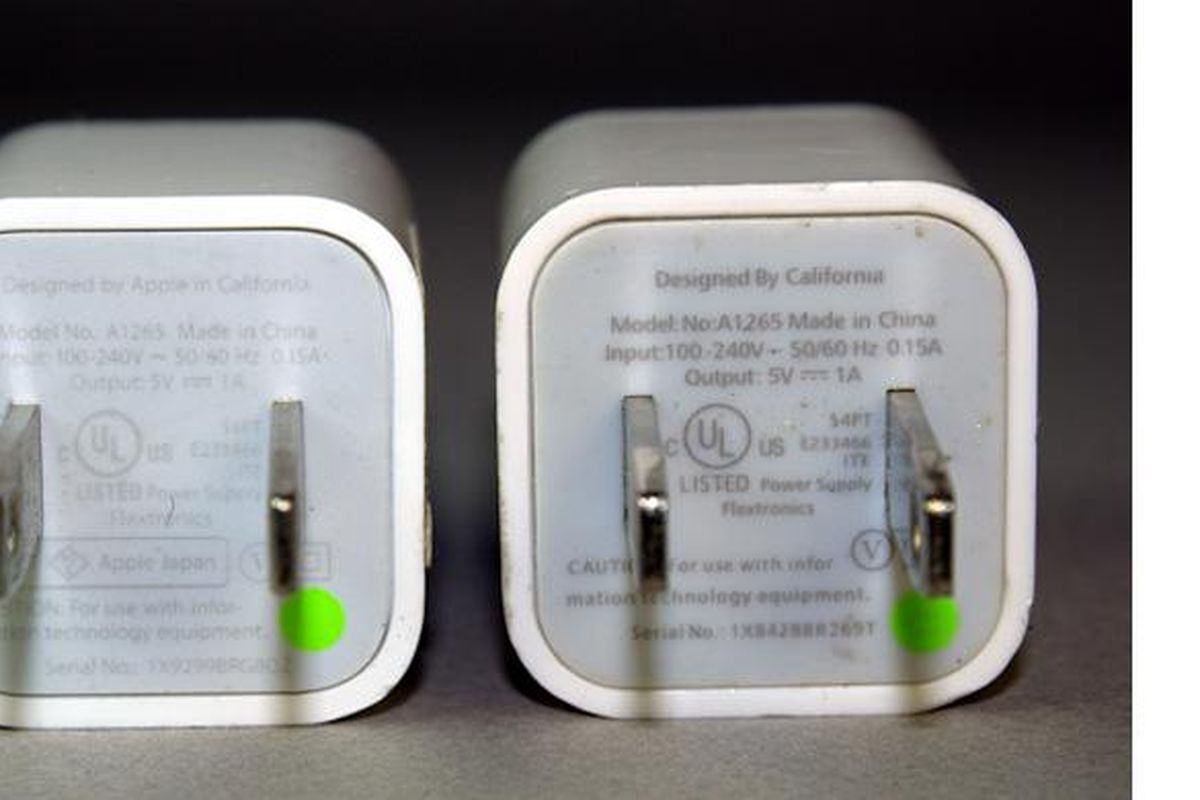

Namun, jika diperhatikan benar-benar, terdapat perbedaan dalam tulisan spesifikasi di bagian bawah, di mana charger asli menyebut "Designed by Apple in California", sementara charger palsu menulis kalimat membingungkan "Designed By California". Contoh charger palsu (kanan) pada gambar di bawah juga tidak mencantumkan keterangan "Apple Japan".

Shirrif menduga kata "Apple" terpaksa dihilangkan oleh si pembuat charger palsu untuk menghindari masalah hukum atau merek dagang. Tapi, dia juga menyebutkan bahwa ada pula charger palsu yang mengklaim "Designed by Apple". Charger palsu ada bermacam-macam? Tentu saja, karena pihak pembuatnya pun tak hanya satu.

Ketika kedua charger dibuka, nyatalah bahwa kualitas charger asli dan palsu benar-benar berbeda. Untuk mengubah input AC 100-240 volt menjadi output 5 volt 1 Ampere, charger asli dari Apple menggunakan komponen pemasok daya flyback switching canggih.

Ken Shirriff/ Righto.com Komponen internal charger iPhone asli dilengkapi controller IC, flyback transformer, serta kapasitor khusus untuk meredam interferensi sinyal


Charger iPhone ini adalah pemasok data tipe switching di mana listrik input dihidup-matikan (switching) sebanyak 70.000 kali per detik untuk mendapatkan voltase keluaran yang sesuai. Begitu selesai dikonversi menjadi voltase rendah oleh transformer jenis flyback, aliran listrik kemudian difilter agar bebas interferensi dan diubah menjadi arus searah (DC).

Hasilnya? Charger iPhone asli mampu menghasilkan output sesuai spesifikasi, yaitu 5 volt 1 ampere, yang stabil dan relatif bebas dari fluktuasi dan spike (lompatan voltase secara tiba-tiba dalam waktu singkat).

Grafik osiloskop di bawah memperlihatkan sinyal voltase output charger iPhone asli (kuning) dan spektrum frekuensinya (oranye). Window sebelah kiri menunjukkan hasil monitoring frekuensi tinggi dari voltase output, sementara window sebelah kanan memperlihatkan informasi frekuensi rendah.

Ken Shirriff/ Righto.com
Grafik osiloskop keluaran daya dari charger iPhone asli

Idealnya, grafik voltase (kuning) harus setipis dan selandai mungkin, sementara frekuensi spektrum (oranye) harus serapat mungkin dengan sisi bawah. Charger asli Apple di sini menghasilkan output yang sangat baik.

Bagaimana dengan output yang dihasilkan charger palsu? Shirrif mencatat bahwa keluaran daya charger "KW" yang berada di tangannya ini tak sesuai dengan spesifikasi, yaitu hanya 2,7 watt dari seharunysa 5 watt (5 volt x 1 ampere).

Namun bukan hanya itu, monitoring osiloskop juga memperlihatkan bahwa charger ini menghasilkan kualitas output yang sangat buruk, dengan noise dan riak sinyal (ripple) yang parah. Bukan hanya tak sesuai spesifikasi, output dari charger iPhone palsu juga berpotensi merusak perangkat smartphone yang dihubungkan dengannya.

Ken Shirriff/ Righto.com
Grafik osiloskop keluaran daya charger iPhone palsu


Tidak standar dan mematikan
